基于物联网的婴儿实时监控系统设计

2017-03-16 04:33:31

随着社会的发展，父母愈来愈重视孩子在婴幼儿时期的成长发育，在照看婴儿方面需要投入更多的时间和精力，在现代社会快节奏的生活工作压力下常常会感到力不从心。而现实生活中存在着太多不可预感的因素影响着婴幼儿的健康成长，孩子的体型在发育阶段，70%的时间都是在床上度过。为了减轻父母在育儿期间的负担，同时提高育儿质量，针对普通婴儿床存在的功能单1、性能简单、几近度不具有智能检测和控制等功能。因此，设计1种新型的可移动婴儿床，适应室内和外出游玩，具有实时智能监控和检测危险的系统，可以能够随时给家长提供婴儿的生活环境和活动状态等信息。

1系统功能架构

婴儿实时监控系统主要实现4种功能，分别为各种传感器的数据收集分析与控制、无线网络的传输、终真个接收与监控、与防摔防碰撞，其中无线网络传输的实现是本系统的关键。图1为婴儿实时监控系统整体结构图，采取最新的socket程序库，提高系统数据在网络传输的稳定性和可靠性。物联网是新1代信息技术的重要组成部份，在智能家居系统、工业、农业等行业得到利用和发展。物联网的基本体系结构包括3方面：感知层、网络层、利用层。采取硬件TCPIP协议的网络控制器W5500、WiFi无线路由器和nRF24L01无线技术作为本系统的网络层的通讯，实现各传感器数据的收集和收发，具有稳定性强、传输范围广、功耗低等优点。

367c5b5c-3905-4ef1-a2d5-a808e0cbcbda

2系统模块化设计

2.1数据收集模块

2.1.1温湿度收集电路

本电路的设计主要是由温度传感器和湿度传感器负责婴儿实时体温的监测和是不是尿床的监测。图2所示为温湿度收集电路。体温的数据是采取1种经常使用于温度控制、工业系统或热感测系统数字方式传输的高精度DS18B20温度传感器。DS18B20温度传感器内部包括的高速暂存器RAM含有两个字节的温度寄存器，这两个寄存器可以存储输出的数据，在控制线连接1个弱上拉电阻，通过对寄存器TH和TL的编程，提高丈量的精度和分辨率，能实现在93.75ms和750ms内将温度值转化输出精度高达9～12位。

790365ea-ca0b-4ae2-ac9e-7215b86ce466

通过HS1100湿度传感器检测婴儿是不是尿床。HS1100是1种电容传感器，根据其高份子材料吸收水份以后的电常数产生变化而进行湿度的丈量。通过A/D模数转换，将电容值的输出转换为以之成反比的电压信号数据被主控器接收。

2.1.2哭声辨认电路

哭声辨认电路采取LN567通用锁相环电路音调译码器，本电路设计如图3所示，使用MIC收集婴儿哭声音频信号，通过两级集成运放电路，将MIC收集到的较弱摹拟信号放大为强信号。婴儿在不同情况下的哭声频率也是有所不同的，哭声频率在15kHz左右表明婴儿是饿了，频率在6kHz左右时是婴儿想睡觉了。采取电容滤波电路进行声音的滤波处理，下降环境噪音的干扰。将滤波处理后的声音信号通过2极管进行整形从而得到低频信号，最后通过比较器将摹拟信号转化为声音延续时间的数字信号，从LN567芯片的OUTPUT端口输出脉冲信号到主控器芯片。

2419ac45-df3e-4b3a-967c-a8b1a42ab6bd

2.2无线网络模块

2.2.1WiFi传输模块

无线网络模块设计的是本系统的主要核心部份，通过无线网络进行传感器之间的数据传输，使得处在无线网络中的各传感器通讯布线少，提高通讯的效力和调和化。系统中WiFi无线网络主要是实现对视频图象的传输和对婴儿床机电的驱动。通过向WiFi控制板刷入基于嵌入式Linux系统的具有高度模块化、高度自动化的OpenWRT系统。摄像头通过USB接到WiFi控制板，将拾取的视频图象经过调制转换通过无线传输到上位机，实现对婴儿的实时监控。WiFi控制板与主控器以串日接口通讯方式，通过上位机发送指令实现对摇床机电、玩具机电、行驶机电的驱动。

2.2.2W5500以太网模块

W5500是1款wiznet公司推出的嵌入式以太网控制器，通过SPI接口实现Internet网络连接，支持TCP/IP协议处理，体系结构分为10/100M以太网数据链路层(MAC)、网络层

(NWK)、利用层(APL)，数据链路层和物理层符合IEE 802.3标准定义的全部规范。层与层之间完成特定的功能与相干服务并通过接口实现网络连接。如图4所示，W5500通过SPI串行外部接口与主控器芯片相连进行通讯，同时通过网线接与上位机实现通讯，将nRF24L01从温度传感器接收到的数据通过无线网络发送到W5500，在通过以太网将数据发送到上位机的machtalk服务器中实时显示并记录。

1c418ade-0d2f-4215-ad5c-f5c0fa0c3f31

2.2.3 nRF24L01无线收发模块

系统以基于NORDIC公司生产的以8051为内核基础的增强型2.4GHz无线收发器nRF24L01实现近距离无线通讯，能够实时感知和收集传感器的信号，以无线电波作为载体实现

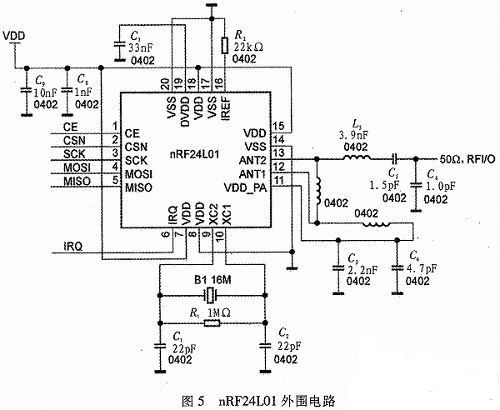

对传感器之间的数据通讯。各传感器经过内部A/D转换后以数字信号通过I/O口引脚和nRF24L01实现通讯，nRF24L01将收集到的数据打包并发送到接收端。无线收发电路如图5所示，电路的前端是射频接收模块，可以通过软件编程设置其工作方式(接收、空闲、关机)，通过SPI接口连接到主控器芯片进行数据通讯，设置地址码实现多从机对主机的数据通讯。

c95378c6-3355-41a0-b2aa-39d8492c2e2c

2.3系统主控制器模块

嵌入式ARM内核的STM32系列微控制用具有高性能和资源、指令丰富等优点，婴儿实时监控系统主控制模块采取意法半导体公司推出的32为基于Cortex—M3内核的STM32F103 ZET6处理芯片，片上集成了64KB的SRAM和512KB的FLASH，具有CAN与USB总线，5个USART串口通讯接口，3个SPI总线接口等电路接口，满足多种并同时通讯的功能，处理速度快，功能强大，外部接口丰富，内部数据存储空间容量大，可以很好的实现本系统的各功能设计要求，本系统的整体设计结构框架如图6所示。

4e031487-0f7d-4bcb-b236-0dca81900966

3系统软件设计

3.1 W5500网络初始化

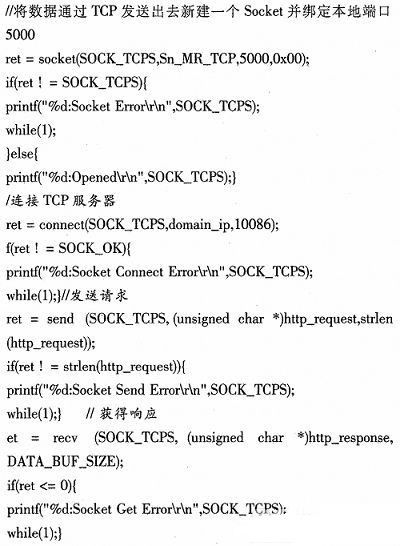

由于访问machtalk是通过域名访问的，所以需要在程序里面包括DNS服务的程序，DNS解析需要1个定时器来定时调用域名解析相干函数，还需要配置网络的IP地址，MAC地址，网关，DNS服务器等。

3.2 nRF24L01的初始化

把nRF24L01配置成PTX工作模式，实现主从机的对数据的收发。若从机从传感器接收到数据，则启动发送数据，主机开启接收模式。

bf96ea22-3fdc-4669-879c-8841d3f8eee5

4系统测试和数据分析

系统测试以温度收集为例进行屡次的实时收集测试。数据测试如图7所示。将收集到的温度通过nRF24L01发送到主控芯片并由W5500通过以太网通讯发送到PC真个服务器存储并显示。从系统测试的数据分析得出：本婴儿实时监控系统实时性好，稳定性高，到达预期的设计目标。

4bd21cf9-82e6-4f88-a9a9-728216730f75

5结束语

根据当前的普通婴儿床不具有智能检测和控制等功能而展开婴儿实时监控系统的设计，利用被广泛利用在各领域的新型物联网技术与无线网络通讯技术对婴儿床增加对婴儿的实时监控功能并增加安全与控制系统，援用最新的socket程序库对系统中的无线网络进行优化，大大提高了数据的安全性和实效性。设计本系统的直接目的是保证婴儿在婴儿床上时能及时地进行实时监控，有效地监测和避免婴儿身体出现状态或安全问题的产生，能及时告知父母，从而能方便父母在看护孩子的情况下也能工作。另外，本婴儿实时监控系统的移植性高，可以利用在其它的领域，如医院对婴儿的医治和监护管理中心，养老院对老人的监护管理。因此本系统的研发就有较高的实际意义和拓展性。
